系统组成架构图(集中控制型消防应急照明疏散系统组成图）
按照灯具蓄电池电源供电方式的不同,集中控制型消防应急照明及疏散指示系统(简称集中控制系统)的组成分为两种不同方式:

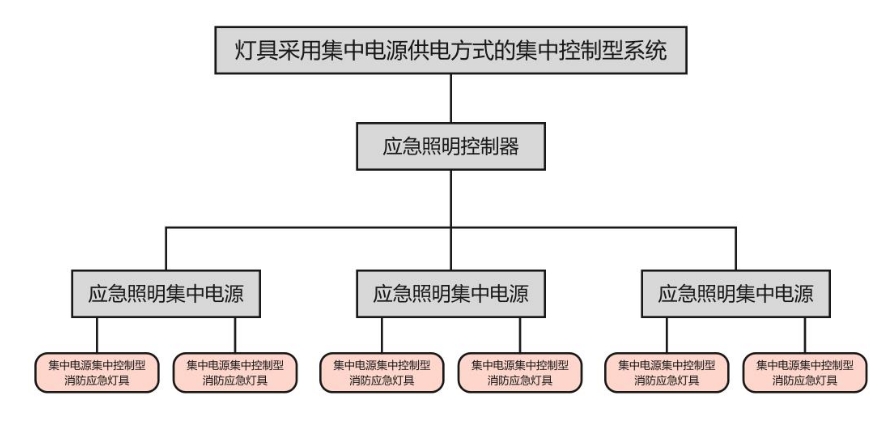

1、集中电酒集中控制型系统:灯具的蓄电池电源采用集中电源(EPS)供电时,系统由应急照明控制器、应急照明集中电源、集中电源集中控制型消防应急灯具 (照明灯具和标志灯具)三大部件组成,系统组成图:

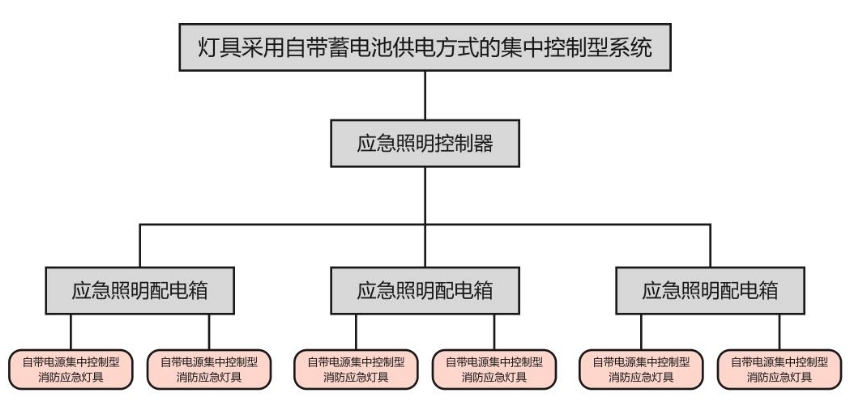

2、自带电源集中控制型系统:灯具的 电池电源采用自带电源(灯具内有电池)供电时,系统由应急照明控制器、应急照明配电箱、自带电源集中控制型消防应急灯具(照明灯具和标志灯具)三大部件组成,系统组成图
